一、項目所在地氣候特點
項目所在地為廣東省鶴山市鶴城新區,鶴山市位于廣東省南部珠江三角洲腹地,與南海、順德隔江相望,325國道、江鶴和佛開高速公路、江肇公路縱橫貫穿全市,水陸交通便利。鶴山地理位置,地處北回歸線以南(北緯22.29度--22.52度,東經l12.28度--ll3.25度),屬南亞熱帶季風區,境內具有海洋氣候特征,溫、光、熱、雨量充足,四季宜種。年平均日照l789時,年日照率達40.1%日照時數,帶來太陽輻射熱量大,年平均輻射量l04.08千卡/厘米。氣候溫和,年平均氣溫22.6℃,年平均降雨量l700公厘左右。
二、用戶要求
1.日供熱水(shui)(shui)(shui)總量40m3,供水(shui)(shui)(shui)點溫度不(bu)低于55℃,滿足入住人員生活用熱水(shui)(shui)(shui)需求;
2.在(zai)控(kong)制工程成本的基礎,采用(yong)新(xin)能(neng)源、新(xin)技術,實現環保(bao)、節能(neng)、降耗、降噪、減(jian)排;
3.計(ji)量直觀,收費、繳費方便、靈活;
4.作為形象工程,樹立新能源應用典范。
三、產品解決方案
有鑒于項(xiang)目所在地的氣(qi)候特(te)點、用戶(hu)的要求(qiu)及施工現場的實際情況(kuang),設計采用太陽能熱—空氣(qi)源熱泵熱水(shui)系統。具體如下(xia):

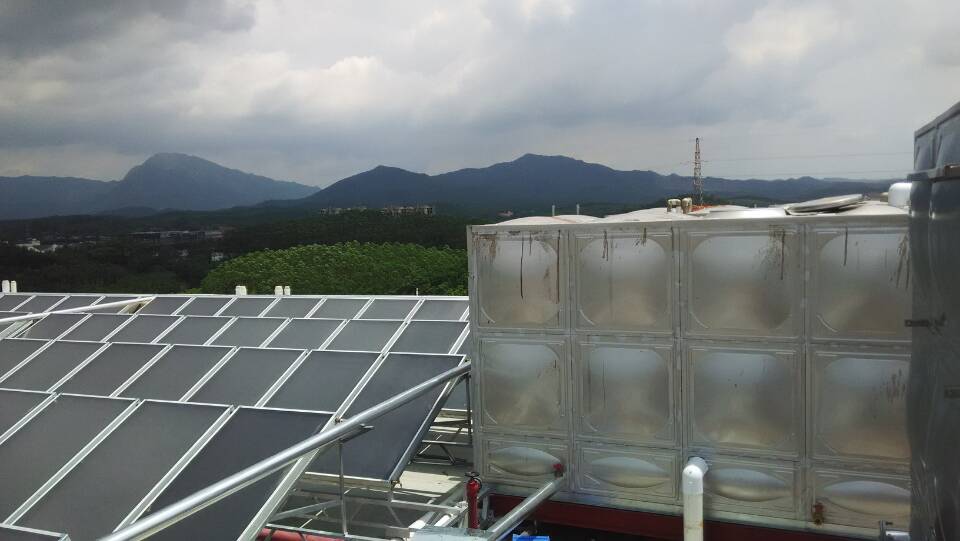

1.太陽能(neng)集熱(re)系統采用防臺風型(xing)30傾角(jiao)安裝平板太陽能(neng)集熱(re)器、直(zhi)接強制循環系統;
2.輔(fu)助加熱(re)系統采用空氣源(yuan)熱(re)泵循(xun)環(huan)加熱(re)系統;
3.自然壓力(定時)供水、定溫(定時)回水;
4. 低溫循環防凍;
5. IC卡機計量消費系統。
四、設計、施工及驗收標準和規范
(1)《建(jian)筑(zhu)給水(shui)排水(shui)設計(ji)規范》(GB/50015-2003)
(2)《民用建筑太(tai)陽能(neng)熱水系統應用技術(shu)規范(fan)》(GB/50364-2005)
(3)《太陽熱水系統設計、安(an)裝及工程(cheng)驗收技術規范》(GB/T50495—2009)
(4)《平板型太陽能集熱器(qi)技術條件》GB/T6424-2007
(5)《平(ping)板型太陽能(neng)集熱器熱性能(neng)試(shi)驗方法》GB4271-2007
(6)《居住建筑太陽能熱水系(xi)統設計(ji)、安裝(zhuang)及驗收規范》DB33/1034-2007
(7)《住宅建(jian)筑規范(fan)》GB50368-2005
(8)《屋面工程技術規范》GB50345-2004
(9)《屋面工程質量驗收規(gui)范》GB50207-2002
(10)《建筑工(gong)程施工(gong)質(zhi)量驗收統(tong)一(yi)標準(zhun)》GB50300-2001
(11)《建(jian)筑物(wu)防雷設計(ji)規范》(2000 年版)GB50057-94
(12)《建筑給水(shui)排水(shui)設計(ji)規范》GB50015-2003
(13)《太陽熱水系統(tong)設計、安裝及工(gong)程驗收(shou)技術規(gui)范》GB/T18713-2002
(14)《建筑給水(shui)排水(shui)及采暖工程施工質量驗收(shou)規范》GB50242-2002
(15)《民用(yong)建筑(zhu)太陽(yang)能(neng)熱水(shui)系統應用(yong)技(ji)術規范》GB50364-2005
(16)《鋼結構工程施工及(ji)驗收規范》GBJ205-2000
(17)《碳素鋼(gang)結構》GB/T700-1988
(18)《設備(bei)及管道保溫技術通則》GB 4272-1992
(19)《太陽能熱利(li)用術語(yu)》GB/T 12936-1991
(20)《建(jian)筑物防雷設計施工及驗(yan)收規范》GB 50057-1994
(21)《建筑給排水及采暖工程施工質量驗收規范》GB 50242-20021.
五、設計參數
項(xiang)目名稱:鶴山市德萬實(shi)業有限公司宿舍(she)(三)中央供熱(re)水工(gong)程項(xiang)目。
1、用水(shui)人數:744人(2層12間(jian)、3~6層28間(jian)/層,按6人/間(jian)計(ji));
2、用熱水量:50~60L/人(ren)?日;
3、太陽能(neng)單位面積配水量(liang):75~95Kg/m2,10P空(kong)氣(qi)源熱泵標準工況時產水量(liang):780L/h;熱水用水方式(shi):花灑淋浴;
4、熱水(shui)溫度(du):55℃;總(zong)用熱水(shui)量:40,000L/日(ri);全天候或定時供應熱水(shui);
5、熱(re)水系統類型:太陽能(neng)+熱(re)泵(beng)輔助加(jia)熱(re);
6、本工程為樓面(mian)主(zhu)體工程,冷水(shui)(shui)、熱水(shui)(shui)及回(hui)水(shui)(shui)管道樓面(mian)接駁。
六、設計計算
1、熱(re)水計算噸(dun)(dun)位(wei):按每日產40噸(dun)(dun)55℃熱(re)水計算;
2、全年冷水(平均)計算(suan)溫(wen)度:15℃;熱(re)水計算(suan)溫(wen)度:55℃;
3、太陽能面積(ji)計算
系統(tong)集熱器總面積的計(ji)(ji)算依據為:GB 50364-2005《民用建(jian)筑太陽(yang)能熱水系統(tong)應用技(ji)術規(gui)范》,直接(jie)系統(tong)集熱面積總面積按式(1)計(ji)(ji)算:
式(1)
式中:
——直接系統(tong)集熱器采光面積,㎡;
——日均用水量,kg;(取(qu)40,000Kg/d)
——貯水箱內水的設(she)計(ji)溫(wen)度,℃;(取(qu)55℃)
——水的(de)定壓比熱容(rong),4.187KJ/(㎏?℃);
—— 水的(de)初(chu)始溫(wen)度,℃;(取15℃)
——當(dang)地(di)集熱(re)器采光面上的年平均日太陽(yang)輻(fu)照量KJ/㎡;(取11680KJ/㎡)
——太(tai)陽(yang)能(neng)保證(zheng)率,%;根據系統使(shi)用期內(nei)的太(tai)陽(yang)輻照、系統經濟性及用戶要求(qiu)等(deng)因(yin)素綜(zong)合考(kao)慮后(hou)確定(ding),宜(yi)為(wei)30%~80%;(廣州為(wei)III類資源較富(fu)區(qu),取42%)
——集(ji)熱(re)器的年平均(jun)集(ji)熱(re)效率;具體數值應根據(ju)集(ji)熱(re)器產品的實際測試結(jie)果而(er)定;(取(qu)0.55)
——貯水(shui)箱和管路的(de)熱損失率;根據經驗(yan)宜取值為0.10~0.20。(取0.10)
計算得,AC=486.64㎡,根據(ju)現場實際安裝432㎡;
4、綜(zong)上(shang):全年(按365天計(ji))生產40噸熱水的總耗能為:
式(2)
式中:
c——水的定壓(ya)比熱容(rong);c=4.187KJ/(kg?℃);
m ——生產熱水總(zong)量(40,000Kg);
tend ——保溫水箱的設計溫度(55℃);
tl——水的初始溫度(15℃);
計算(suan)得(de),Q=2.445×109KJ/年
5、產40000L熱水所需(xu)熱泵機組選型計算:
1)生(sheng)活熱水(shui)總需要的熱量:
① 設水(shui)溫10℃升至55℃;
② 每天所需熱水40000L;
③ 加熱所需的熱量:
Q=40000×(55℃-10℃)×1kcal/℃?kg=1800000kcal
單位換算:1kcal=4.1868KJ
④ 總熱量:
Q=7536240 KJ=2093.4 kW?h
⑤設機組加熱(re)8小時計(ji)算
P每小時制熱量(liang)=261.7 Kw
⑥熱(re)泵機組選型:
⑦根(gen)據熱(re)泵(beng)產(chan)品技術參(can)數,KRF360/SW-A型號空氣源熱(re)泵(beng)制(zhi)熱(re)量為36Kw,產(chan)水量為:780L/H,輸(shu)入功率為:8.5kW,現(xian)根(gen)據冬天和陰雨天氣熱(re)泵(beng)機組:
261.7 Kw÷36Kw/臺=7.27 臺
根據計算結果,該(gai)工程選(xuan)用8臺KRF360/SW-A型號空(kong)氣源熱泵熱水器機(ji)組,總制熱量為Q=8×36=288kW(標(biao)況)為輔(fu)助設備,滿足124個房間(jian)(740人)的熱水要(yao)求(qiu)。
